A08-1502-05L
Вращающееся соединение Rotoflux A08-1502-05L, осевое прямоточное, G 1/4″, M16 × 1,5 LH
Rotoflux A08-1502-05L — high speed application and dry run, straight through union
● Поставка под заказ
Открыть страницу каталогаОсновные данные
- Производитель
- Rotoflux
- Модель / артикул
- A08-1502-05L
- Серия
- A
- Оборудование
- Высокоскоростные шпиндели станков
- Категория
- Вращающиеся соединения
- Тип записи
- product

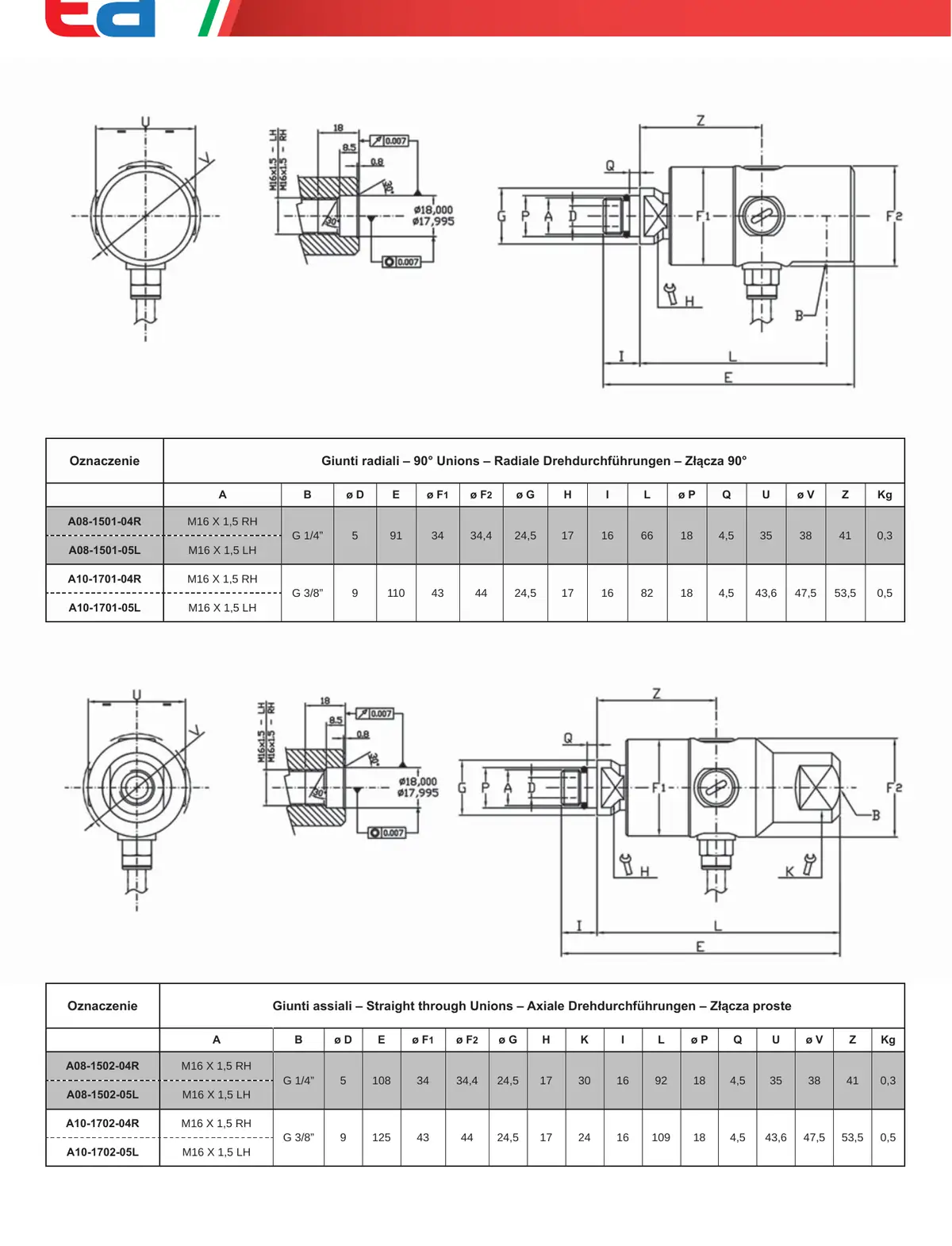

Технические характеристики
- Серия
- A
- Модель
- A08
- Размер B
- G 1/4″
- Размер E
- 108 mm
- Размер H
- 17 mm
- Размер I
- 16 mm
- Размер K
- 30 mm
- Размер L
- 92 mm
- Размер Q
- 4,5 mm
- Размер U
- 35 mm
- Размер Z
- 41 mm
- Размер ØD
- 5 mm
- Размер ØG
- 24,5 mm
- Размер ØP
- 18 mm
- Размер ØV
- 38 mm
- Размер ØF1
- 34 mm
- Размер ØF2
- 34,4 mm
- Сухой ход
- Допускается
- Исполнение
- Осевое прямоточное
- Фильтрация
- 60 мкм (макс. 100 мкм)
- Размер Масса
- 0,3 кг
- Рабочая среда
- СОЖ
- Резьба ротора
- M16 × 1,5 LH
- Материал ротора
- Нержавеющая сталь
- Материал корпуса
- Алюминий
- Макс. температура
- 90 °C
- Макс. давление СОЖ
- 100 бар
- Подключение среды
- G 1/4″
- Материал уплотнений
- Карбид / карбид
- Макс. частота вращения
- 15 000 об/мин
- Источник характеристик
- Каталог Rotoflux Series A, 2016
- Описание

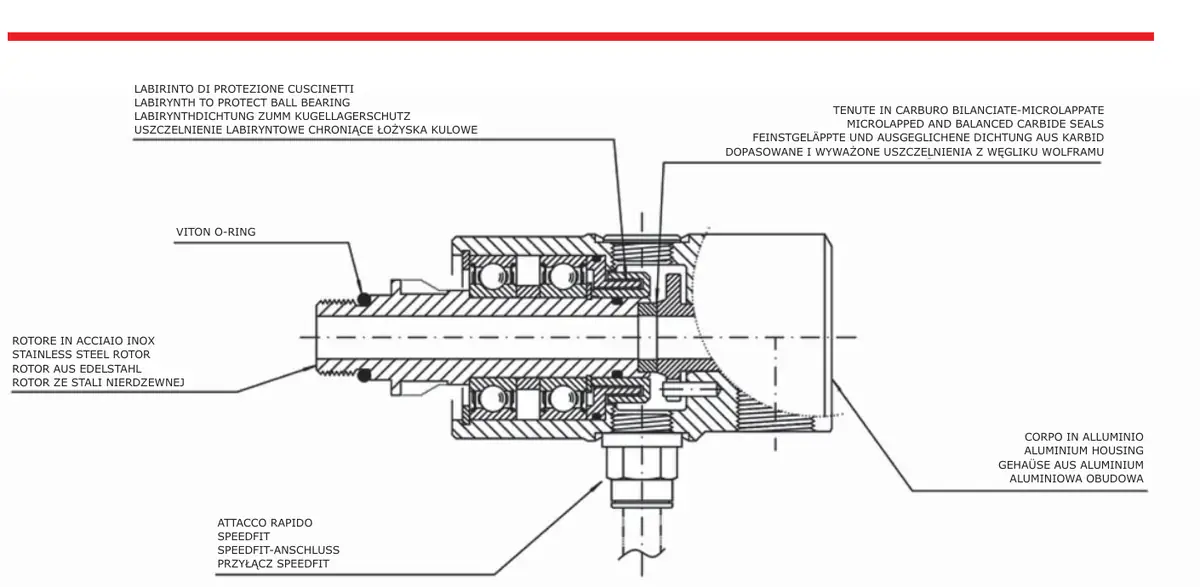

- Высокоскоростное вращающееся соединение серии A для шпинделей станков с подачей СОЖ и возможностью сухого хода. Сбалансированные микропритёртые карбидные уплотнения остаются закрытыми как при работе с жидкостью, так и без подачи среды. Работа на предельных параметрах допускается только после согласования с Rotoflux.
Применение
Высокоскоростные шпиндели металлообрабатывающих станков; подача СОЖ; работа в сухом режиме
